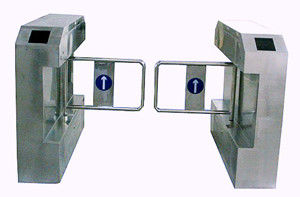

چرخش سیستم های اتوماتیک بیومتریک

بیومتریک سیستمهای اتوماتیک با دوام با نشانگر جهت رهبری

مشخصات فنی:

خواننده:


2.1. 2.1. Frequency:13.56KHz فرکانس: 13.56KHz
DIM: Length85.6mm × عرض53.98 mm × ضخامت 1.8 میلی متر
جنس: پوسته سخت = ABS F فویل پوششی = PVC
رنگ: سفید ، سیاه ، خاکستری ، آبی ، زرد

الزامات برق: 5-16VDC در 100mA ، تنظیم کننده خطی توصیه می شود

رابط: ویگاندا

دامنه خواننده: 5 - 10 سانتی متر

فرکانس: 122-128KHz

دمای کارکرد: -30 تا +60 درجه سانتیگراد

رطوبت عملگر: 5٪ -95٪ رطوبت نسبی غیر چگالشی

نشانه های صوتی / تصویری: خروجی سیگنال سبز و قرمز و بوزر

زمان پاسخ: کمتر از 0.2 ثانیه

طول کابل: 250 میلی متر

وزن: 60 گرم

2.2. 2.2. Wiring : سیم کشی:

قرمز: قدرت 5-16V

سیاه: زمین قدرت

سبز: خروجی Wiegand D0

سفید: خروجی Wiegand D1

قهوه ای: کنترل LED سبز

آبی: کنترل بوزر

زرد: نگه دارید

توضیحات عملکرد LED / Buzzer:

LED function: The LED color is normally in RED. عملکرد LED: رنگ LED معمولاً با رنگ قرمز است. It starts with 2 green flashes on power up the reader and remains RED. این کار با 2 چشم اندازی سبز بر روی خواننده شروع می شود و RED باقی می ماند. When a RFID proximity card is present to the reader, The LED will momentary flash green,this indicates that the card was read properly by the reader. هنگامی که کارت مجاورت RFID در اختیار خواننده قرار می گیرد ، LED لحظه ای به رنگ سبز چشمک می زند ، این نشان می دهد که کارت توسط خواننده به درستی خوانده شده است. When the LED control signal is active, the LED changes to green. هنگامی که سیگنال کنترل LED فعال است ، LED به رنگ سبز تغییر می کند.

Beeper Function: Power up the reader, the beeper will active 2 times. عملکرد Beeper: خواننده را روشن کنید ، Beeper 2 بار فعال خواهد شد. When a RFID proximity card is present to the reader, a short beep will be emitter. هنگامی که کارت نزدیکی RFID در اختیار خواننده قرار می گیرد ، یک بوق کوتاه پخش می شود. This indicates that the card was read properly by the reader. این نشان می دهد که کارت توسط خواننده به درستی خوانده شده است. When the Buzzer control signal is active, the buzzer will sound till buzzer control line is released هنگامی که سیگنال کنترل Buzzer فعال است ، صدای زنگ صدا تا زمان کنترل خط کنترل وزوز صدا پخش می شود

عملکرد نگه دارید: هنگامی که این خط ادعا شود ، (که توسط HOST کم است) خواننده با استفاده از یک کارت خوانده شده کارت را تنظیم می کند (نادیده گرفتن خواندن های بعدی) تا زمان انتشار این خط. (ساخته شده یا زیاد)
